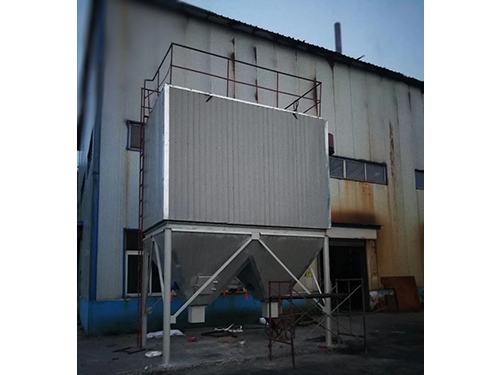

中频炉除尘器的组成
中频炉布袋除尘器由壳体、滤袋、灰斗、排灰装置、支架和脉冲清灰系统等部分组成。当含尘气体从进风口进入收尘器后，先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于重力沉降作用，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用。进入灰斗的气流随后折而向上，经过内部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出。
中频炉除尘器特点
1、选用集尘罩收集灰尘，没有死角，清灰效果好；
2、选用加料设备，解决了加料时烟气难捕捉的问题；
3、可根据用户需求，设计不同的结构组合，达到佳除尘效果；
中频炉除尘器工作原理
中频炉除尘器经济实用，结构简单，安装容易，维修方便。主要用于小型扬尘点的收尘，该机采用涤纶布袋，入口温度在120摄氏度左右，除尘效果可达，如有用途可提供耐温，滤袋的除尘器。
中频炉烟气捕集系统由低位移动式集尘罩、加料设备和出钢设备及除尘设备组成。低位移动式集尘罩将操作平台、出钢坑全部覆盖，让中频炉冶炼生产过程全部在低位移动式集尘罩内进行，实现了对烟气的全过程捕集。加料时，通过加料设备进行加料，根据生产需要几次将料加满，解决了行车加料时烟气难捕集的问题；出钢时，中频炉平台翻转直接出到出钢轨道平车上的钢包里，出钢过程在烟罩内完成，克服了局部集尘罩出钢时烟气部分外漏的情况。
